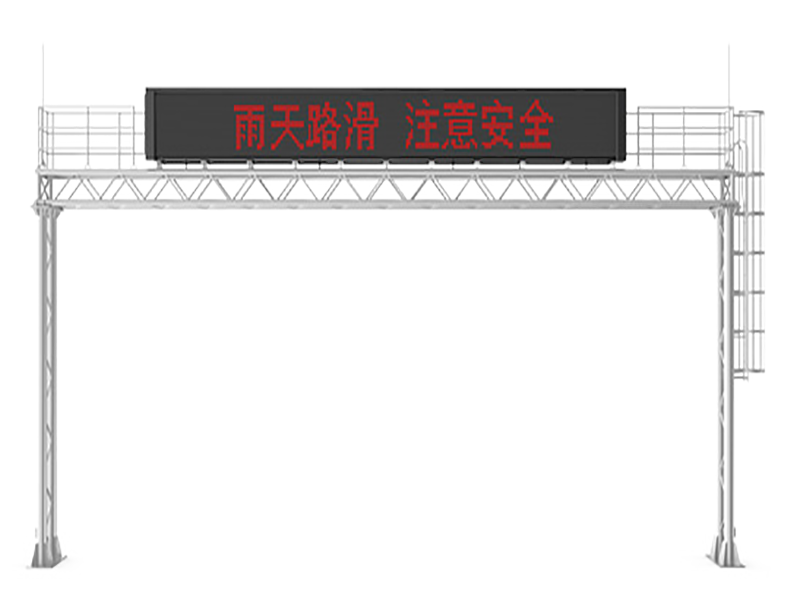

门架式可变信息标志（1.0m×10m）
产品参数
（1）功能要求
Ÿ 观察者（正常人，矫正视力1.0以上）在环境照度大于5000lx的晴天、太阳光正射标志面的条件下，在规定的视认角内能正确认读标志内容的最大距离（静态视认距离）≥250m。
Ÿ 当车辆以120km/h的速度行驶时，在环境照度大于5000lx的晴天、太阳光正射标志面的条件下，观察者（正常人，矫正视力1.0以上）能够正确认读标志内容的最大距离（动态视认距离）≥210m。
Ÿ 接受监控室实时编辑的各种控制指令，直接驱动显示屏发布各种诱导信息。支持节目单轮番显示方式，轮番周期可从监控室设定，并与节目单一同下发执行和显示。
Ÿ 至少须显示GB2312指定的全部汉字和数字字符及简单图形，显示内容应在上述最大动态和静态视认距离内清晰可认，并且能控制全亮与全灭。
Ÿ 可变信息标志可进行全屏幕编辑。显示屏上的字符或图案的结构尺寸符合GB 5768的要求。主要用于显示汉字、英文字符、阿拉伯数字、特殊符号、图形等，控制器内装有一、二级简体字库，具有宋、楷、黑、仿宋、隶书五种以上字体，其字体、粗细、汉字间隔、汉字在屏上的位置均可调。文字、图形均具备闪烁、移动功能，闪烁、移动的频率和速度可调。
Ÿ 出字方式有：清屏（全黑）、静止显示、左移、右移、上移、下移、横百页窗、竖百页窗、闪烁、全亮、随机等。
Ÿ 各种图形显示，高度和宽度为1.0m。一次只显示一个图形。
Ÿ 无显示内容时，显示屏须为全黑，无任何亮点。
Ÿ 在监控室可以远程开启或关闭超节能可变信息标志。
Ÿ 可变信息标志须保证大型卡车司机及小汽车司机均能容易辨认，半功率角≥30°，不易损坏，能抵御40m/s的风速。
Ÿ 可变信息标志应具有手动或自动64级调光功能，优先级从高到低为：手动→程序→自动。
Ÿ 可变信息标志须设置自检功能，检测显示单元的工作状态、亮度、通信接口的通信性能以及其它工作单元的状态。
Ÿ 可变信息控制面板须具有操作按钮、工作状态指示灯和液晶显示器。通过操作按钮，能够查询控制器当前时间、当前显示内容和故障信息，并在工作状态指示灯和液晶显示器显示。
Ÿ 可变信息标志整体产品的MTBF≥10000小时。
（2）主要器件要求
1）发光元素技术要求
Ÿ 像素管由多粒直径为5mm的LED元件组成，全彩模块配比为2红1绿1蓝。红色LED管采用管芯原厂封装铝、铟、镓、磷四元素管；纯绿色LED管采用管芯原厂封装管。
Ÿ LED管在额定电流时的波长：红色波长620-630nm；纯绿色波长515-525nm；兰色波长460-475nm。组合发光像素的年失控率应≤1‰。
Ÿ 像素管须采用防水、防尘、防腐蚀的野外型组件。
2）可变信息标志控制器技术要求
Ÿ 控制器采用嵌入式工控机。
Ÿ 控制器具有内部集成可选的短信模块，能适应短信发送的通信协议，可选实现远程集中监视功能。
Ÿ 控制器MCU要求采用ARM系列化功耗工业级处理器，主频不低于400MHZ，内存不小于64M字节。
Ÿ 控制器的存储部分，采用Flash技术，容量≥128M字节。不得采用机械式硬盘。
Ÿ 控制器光强检测控制部分，系统中加入了感光器，可以根据光线强弱和实际需要按64级自动调节LED的亮度。
Ÿ 用于接收监控中心工作站发送来的屏体亮度控制代码和各类交通显示信息，并将其合成屏体显示所需的各类控制信号，输出至LED像素点阵驱动电路，将交通信息以相应的亮度显示在可变信息标志上。
Ÿ 控制器通过监控单元对可变信息标志的工作状态进行数据采集（环境温度、通信情况、供电电源及门开关的工作状态等），在系统控制器的控制下回送至监控中心，达到远程监控的目的。
Ÿ 可变信息标志控制器中的MCU通过串行接口和以太网接口接收由监控中心送来的显示信息和控制信息并进行处理，转换成带亮度信息的数据写入显示用双口RAM系统，在线可编程器件组成的扫描信号发生器将显示RAM的内容读出，合成门架屏显示所需的各个控制信号，一并送入到可变信息标志的每个显示单元。
Ÿ 控制器可对可变信息标志进行日常自检，监视其故障，并将故障信息传送到监控中心。同时控制器能够根据监控单元的信息对监控单元进行控制。
Ÿ 控制器可以接收监控计算机发送的亮度等级信号，经过数据转换对亮度进行控制。也可以根据室外环境的亮度自动控制显示屏的显示亮度或手动调节。
Ÿ 能够确认贮存在微处理器中的“非正常数据”，送至监控中心监控工作站的报警和故障信息。
Ÿ 控制器存储单元能够存储300条信息（包括文字信息和图形）供操作员选择，存储内容可重新设定，可定义几组信息以轮流方式进行显示，每组信息的显示时间可调。
Ÿ 根据要求支持各种字体（如宋体、中宋、楷体、黑体等），支持各种显示方式（如静止显示，上移，下移，左移，右移，横百叶窗，竖百叶窗和闪烁等）。
Ÿ 根据要求能够与相应控制中心软件接口（须提供通信协议）。
Ÿ 控制器收集的故障信息，当失控率达到10%，或者显示屏内温度过高时，或电源故障时显示屏可自动关闭，并向中心发出故障信息。显示屏关闭后为全黑，无任何亮点。
3）监控单元
Ÿ 监控单元固定于显示屏机箱内，通过100M网线与控制器相连，数据以网络帧传输。
Ÿ 监控单元将采集到的箱体内各种信息发送到控制器，控制器收到监控计算机的开关电源指令，把该指令发送到监控单元，对可变信息标志电源进行自动开关控制。
Ÿ 控制器将收到的来自监控单元的信息进行处理，将有关数据发送到监控计算机。同时控制器能够根据监控单元的信息对监控单元进行控制。
Ÿ 一块监控单元板可控制多个机箱，监控单元可对可变信息标志各单元显示机箱的温度、机箱内电源状态、门开关、LED故障信息等的工作状况进行实时数据采集并传送至控制器。
Ÿ 监控单元能够收到控制器的返回信息以进行下一步处理。
4）开关电源
Ÿ 可变信息标志的驱动系统和控制系统的工作电源均采用n+1高可靠容错的开关电源系统。
Ÿ 采用200W～250W-5V开关电源，电源效率达85%，PFC＞0.9。
Ÿ 开关电源采用大功率散热片散热，不得采用带风扇开关电源，以适应高速公路多尘土、多震动等恶略环境。
（3）主要技术参数
Ÿ ☆门架式可变信息标志显示尺寸为1.0m×10m。解释度：48×576。点间距25mm,双基色模组配比为2红1绿。
Ÿ ☆点间距25mm，交流功耗：全屏点亮，亮度≥8000cd/㎡时的平均功率为：≤80W/m2。
Ÿ 像素管由多粒直径为5mm的LED元件组成，全彩模块配比为2红1绿1蓝。红色LED管采用管芯原厂封装高亮度铝、铟、镓、磷四元素管；纯绿色LED管采用管芯原厂封装高亮度管。
Ÿ LED管在额定电流时的波长：红色波长620-630nm；纯绿色波长515-525nm；兰色波长460-475nm；红色单管亮度为≥4500mcd，纯绿色单管亮度为≥15000mcd。
Ÿ 像素管须采用防水、防尘、防腐蚀的野外型组件。
Ÿ ☆发光亮度：≥8000cd/㎡。
Ÿ 视认角：≥30°，LED半强角θ1/2≥13.5°。
Ÿ ☆控制器：嵌入式工控机。
Ÿ 通信接口：1个RS-232、1个RS-485、1个TCP/IP。
Ÿ 亮度调节：手动/自动64级。
Ÿ 显示内容：全屏编辑、汉字、英文字符、阿拉伯数字、特殊符号、图形等；
Ÿ 设备的平均无故障时间：≥10000h。
Ÿ 失控率：≤1‰（离散型）。
Ÿ 传输方式：异步、半双工、以太网，内容不压缩。
Ÿ 传输速率：2.4kbps～115.2kbps可调或100M以太网。
Ÿ 可视距离：静态视认距离≥250m；动态视认距离≥210m（车速120km/h）；
Ÿ 箱体结构：机箱全密封，防晒、防水、防尘。
Ÿ 防护等级：IP65。
抗风速：40m/s。维护方式：背后维护。
